Aufblasbare Dichtungen Zuverlässig. Zertifiziert. Massgeschneidert.

Grundprinzip:

1. Elastomeres Hohlprofil als Basis:
   • SEALFLEX® aufblasbare Dichtungen bestehen aus speziell entwickelten, elastomeren Hohlprofilen (z. B. EPDM oder Silikon).
   • Diese besitzen eine geschlossene Innenkammer, die gezielt mit einem Medium (meist Druckluft) beaufschlagt werden kann.

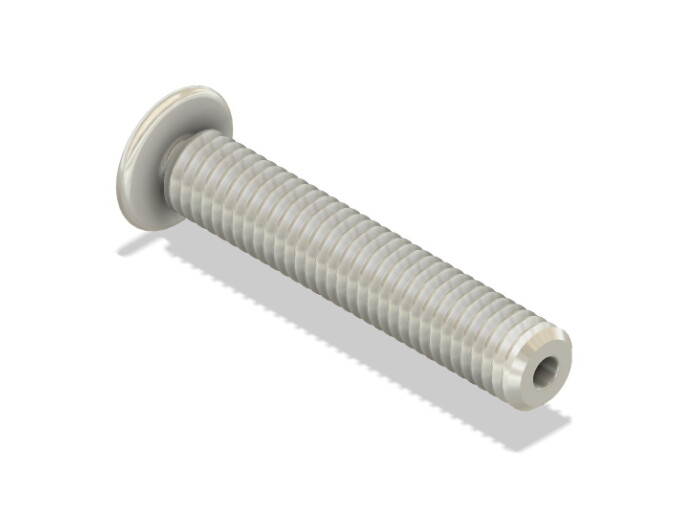

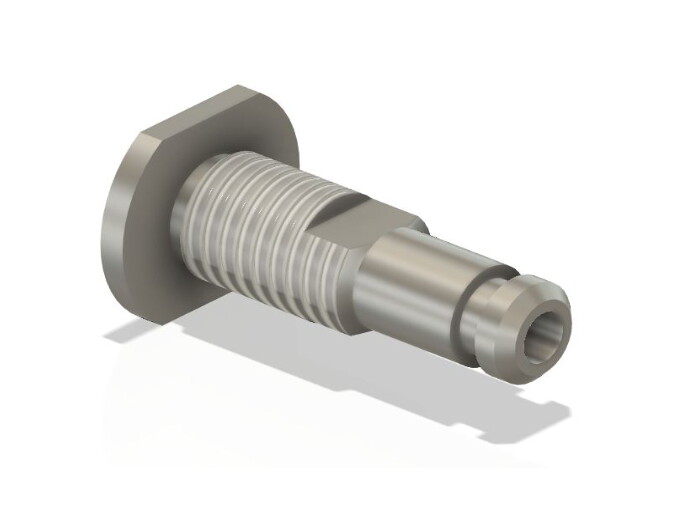

2. Aktivierung über ein integriertes Ventilsystem:

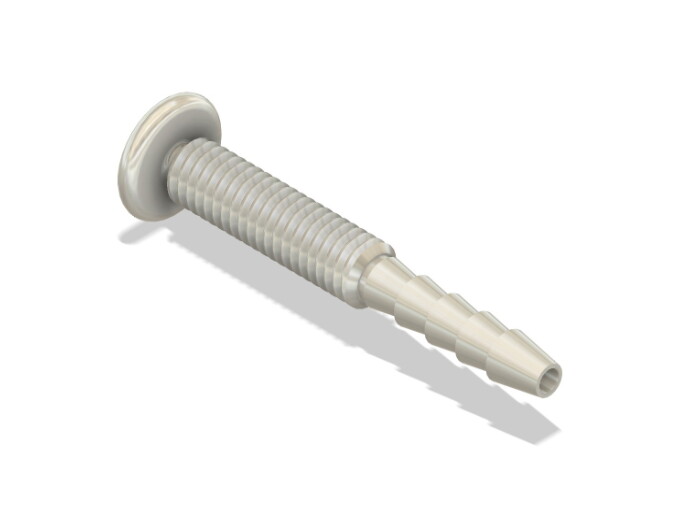

   • Über ein definiertes Ventil oder Anschlussstück wird kontrolliert Druckluft in das Profil eingeleitet.
   • Dieser Prozess ist präzise steuerbar und kann in automatisierte Anlagen integriert werden.
3. Kontrollierte Expansion durch Innendruck:
   • Der eingeleitete Innendruck führt zu einer gleichmässigen, elastischen Expansion des Profils.
   • Die Dichtung verformt sich dabei gezielt in die vorgesehene Dichtungsrichtung (axial oder radial) und folgt der konstruktiven Geometrie.
4. Kraftschlüssige und flächige Abdichtung:
   • Durch die Expansion legt sich die Dichtung vollflächig an die Gegenflächen an und erzeugt eine gleichmässige Flächenpressung.
   • Dadurch werden:
     • Spalte zuverlässig geschlossen
     • Toleranzen und Unebenheiten ausgeglichen
     • Medien wie Luft, Gas oder Flüssigkeit sicher abgeschirmt

Funktionsweise:

Herkömmliche Dichtungen wie Profile, O-Ringe, Schläuche usw. haben den Nachteil, dass sie ihre Form nicht ändern können. Werkstücke müssen den gegebenen Möglichkeiten so angepasst werden, dass mit viel Aufwand eine einwandfreie Dichtwirkung erzielt wird.

1. Entlüfteter Zustand

   • Profil liegt entspannt in der Nut
   • Kaum oder keinen Kontakt zur Gegenfläche
   • Bauteile können frei bewegt bzw. geöffnet werden

2. Aktivierung (Aufblasen)

   • Druckluft wird über das Ventil eingeleitet
   • Das Hohlprofil dehnt sich kontrolliert aus

3. Dichtzustand

   • Dichtung legt sich an die Gegenfläche an
   • Spalte und Unebenheiten werden komplett ausgefüllt
   • Es entsteht eine gas-, wasser- oder staubdichte Abdichtung

4. Entlüften

   • Druck wird abgelassen
   • Dichtung geht in ihre Ausgangsform zurück
   • System ist wieder öffnungsfähig

Vorteile von pneumatischen Dichtungen:

• Überbrückung großer Spalte und Toleranzen:
  SEALFLEX® Dichtungen gleichen große Spaltmaße, Toleranzen und Verformungen zuverlässig aus – ideal für dynamische und anspruchsvolle Anwendungen.

• Integrierte Drucküberwachung:
  Durch die Steuerung über Druckluft ist eine kontinuierliche Überwachung und Regelung des Betriebszustands möglich – inklusive Leckageerkennung.

• Präzise einstellbare Dichtkraft:
  Die Anpresskraft wird über den Innendruck und den Hub exakt definiert und ist jederzeit reproduzierbar anpassbar.

• Vereinfachte Bewegungsabläufe:
  Im drucklosen Zustand liegt die Dichtung nahezu kontaktfrei in der Nut → reduzierte Reibung, erleichtertes Öffnen und Schließen.

• Keine Setzerscheinungen:
  Die Dichtwirkung entsteht durch den aktiven Druck und nicht durch dauerhafte Verformung → konstante Dichtleistung ohne Nachstellen.

Auswahlkriterien:

• Einsatztemperatur:
  Die Temperatur bestimmt die Materialwahl (EPDM, NBR, FKM, Silikon etc.).
  → Ziel ist eine dauerhafte Elastizität und Beständigkeit auch bei thermischen Schwankungen
• Abzudichtende Medien:
  Medium und Konzentration beeinflussen die chemische Beständigkeit.
  Unterschiedliche Anforderungen ergeben sich bei Flüssigkeiten, Gasen und Stäuben
  → Vermeidung von Quellung, Alterung und Materialabbau.
• Einsatzart und Dichtungsrichtung:

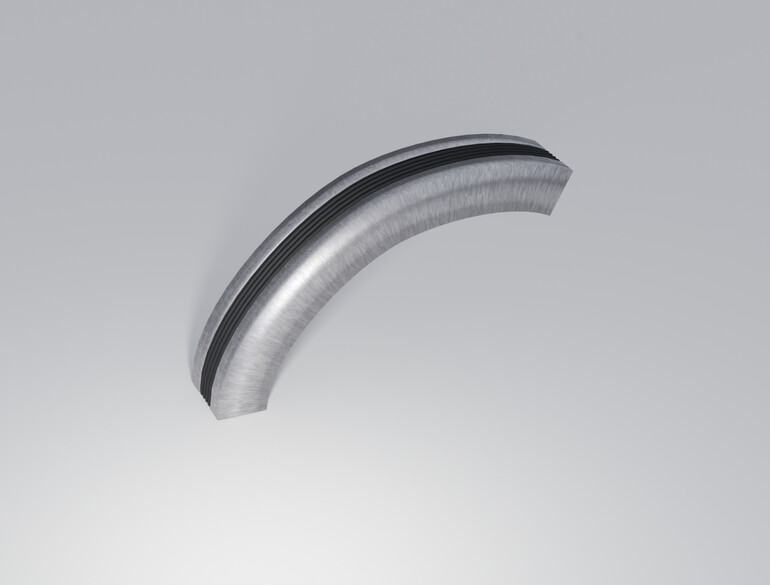

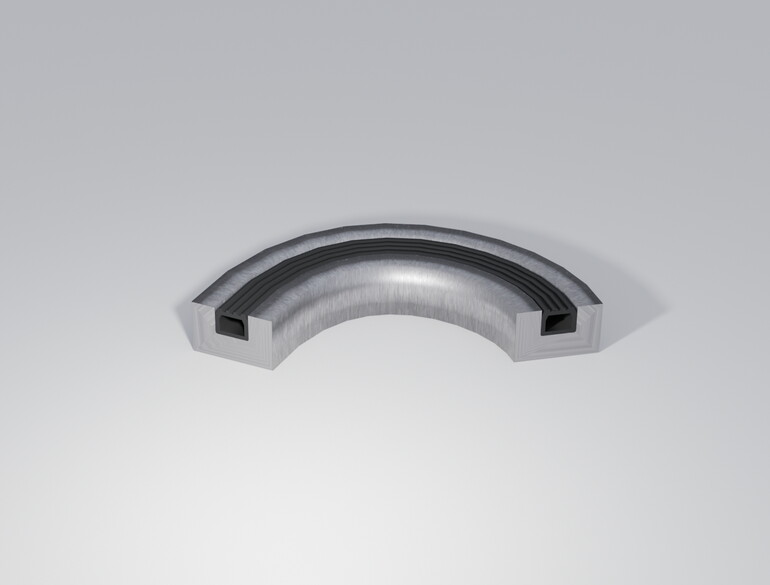

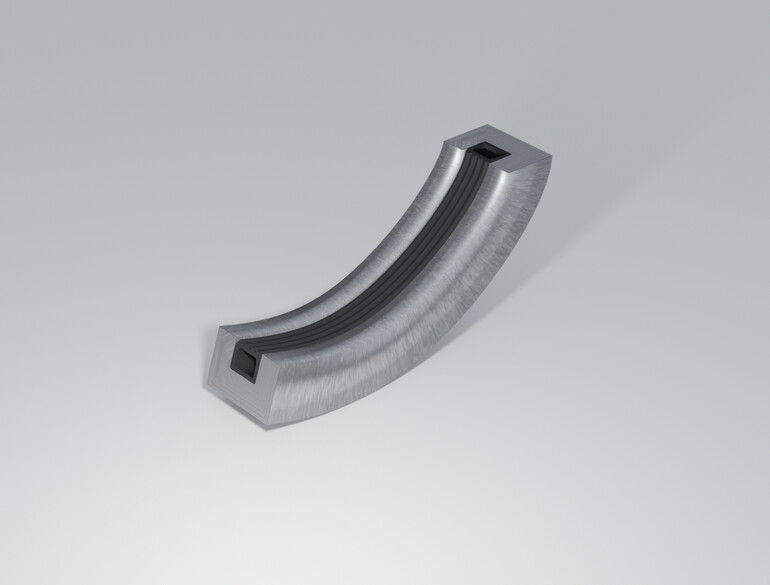

  Die Einbausituation definiert die Funktion: axial, radial innen und radial außen
  → Sicherstellung einer gezielten Expansion in die richtige Dichtwirkung.
• Dichtspalt:
  Maßgebend für Profil, Hub und Betriebsdruck.
  Minimale und maximale Spalte müssen berücksichtigt werden, damit die Dichtung zuverlässig abdichtet.
• Ausroll- oder Dehnfähigkeit:
  Bestimmt das Expansionsverhalten des Profils (gerichtet und gleichmäßig).
  → Einfluss auf Kontaktfläche und Dichtkraft.
• Umgebungsdruck:
  Muss im Verhältnis zum Innendruck betrachtet werden.
  → Nur bei ausreichender Druckdifferenz entsteht die notwendige Dichtkraft.
